1 LoRaWAN_Driver软件包使用说明

1.1 依赖

- 依赖
  -  lora_radio_driver 软件包
    - 用于提供RF驱动
    - 用于提供timerserver
  -  本软件包在2级优化下占用约9.4KB RAM + 60KB ROM(请注意所用MCU的内存情况)

1.2 获取软件包

使用 LoRaWAN_Driver软件包，需要在 RT-Thread 的包管理中选中它，具体路径如下：

RT-Thread online packages --->
    iot --->
        [*] LoRaWAN_Driver: Semtech LoRaMac driver. --->
                Version (latest)  --->

使用须知：
1. 在选择并配置好lora_radio_driver以后，通过radio的主从机测试，方可使用本软件包
2. 根据实际情况，进行网络参数的配置
3. 在非必要的情况下请勿对频段参数(RegionCN470.h)进行修改
4. radio包的example与当前例程，两者频段定义有冲突，只可存在一个频段定义，在开启lorawan的example后建议关闭lora-radio的example
5. 进行初始化后方可进行数据收发
6. 如果编译后代码太大，可以开启Level 2优化，经测试可正常使用
7. Studio开发工具请勾选libC组件
8. 如果选择不开启sample，请自行调用LoRaWANInit方法进行初始化
9. 如果在数据收发过程中发生hardfault，请注意调大Timer的栈[RT_TIMER_THREAD_STACK_SIZE]。

2.1 LoRaWAN_Driver 软件包组织结构

- boards
    - \NvmCtxMgmt.c
        - 非易失性存储器相关
- mac
    - \LoRaMac.c
        - LoRaWAN协议栈
    - \LoRaMacAdr.c
        - Adr速率自适应相关
    - \LoRaMacClassB.c
        - Class B模式相关
    - \LoRaMacCommands.c
        - LoRaWAN协议栈自带网络命令相关
    - \LoRaMacConfirmQueue.c
        - LoRaWAN数据确认队列
    - \LoRaMacCrypto.c
        - LoRaWAN加密相关
    - \LoRaMacParser.c
        - LoRaWAN数据解析相关
    - \LoRaMacSerializer.c
        - LoRaWAN数据序列化相关
    - \Region.c
        - 总频段集合
    - \RegionCN470.c
        - CN470-510频段相关
    - \RegionCommon.c
        - 频段共用函数相关
    - \LoRaMacFunc.c
        - 各类回调函数入口
    - \LoRaMacConfig.h
        - 网络参数
- samples
    - \sample.c
        - LoRaWAN初始化及主状态机例程
- softse
    - \ase.c
        - ase加密
    - \cmac.c
        - cmac加密
    - \soft-se.c
        - 加密函数
    - \utilities.c
        - 相关工具

2.2 参数修改介绍

- \mac\LoRaMacConfig.h
    - ACTIVE_REGION
        - 频段选择
    - APP_TX_DUTYCYCLE
        - 循环发送间隔时间
    - APP_TX_DUTYCYCLE_RND
        - 循环发送间隔时间随机值大小
    - LORAWAN_DEFAULT_DATARATE
        - 默认发送速率
    - LORAWAN_CONFIRMED_MSG_ON
        - 消息发送是否需要服务器下发确认
    - LORAWAN_ADR_ON
        - 速率自适应开关
    - LORAWAN_APP_DATA_MAX_SIZE
        - 单条上发数据的最大长度，具体参照频段规范
    - LORAWAN_APP_PORT
        - 端口号
    - OVER_THE_AIR_ACTIVATION
        - 入网方式选择，0为ABP，1为OTAA
    - DEVICE_CLASS
        - 工作模式选择，0为Class A,2为Class C
    - ABP_ACTIVATION_LRWAN_VERSION_V10x
        - 版本
    - ABP_ACTIVATION_LRWAN_VERSION
        - 版本
    - LORAWAN_PUBLIC_NETWORK
        - 是否为公开网络
    - IEEE_OUI
        - 自定ID
    - LORAWAN_DEVICE_EUI
        - OTAA入网ID
    - LORAWAN_JOIN_EUI
        - 对应TTN平台的Application EUI
    - LORAWAN_APP_KEY
        - OTAA入网密钥
    - LORAWAN_GEN_APP_KEY
        - OTAA入网密钥(保持与LORAWAN_APP_KEY同步)
    - LORAWAN_NWK_KEY
        - OTAA网络密钥
    - LORAWAN_NETWORK_ID
        - 网络ID
    - LORAWAN_DEVICE_ADDRESS
        - ABP设备地址
    - LORAWAN_F_NWK_S_INT_KEY
        - ABP网络密钥
    - LORAWAN_S_NWK_S_INT_KEY
        - ABP网络密钥(保持与上方密钥同步)
    - LORAWAN_NWK_S_ENC_KEY
        - ABP网络密钥(保持与上方密钥同步)
    - LORAWAN_APP_S_KEY
        - ABP应用程序密钥

\mac\RegionCN470.h
    - CN470_MAX_NB_CHANNELS
        - 频段最大频道数
    - CN470_TX_MIN_DATARATE
        - 频段最小发射速率
    - CN470_TX_MAX_DATARATE
        - 频段最大发射速率
    - CN470_RX_MIN_DATARATE
        - 频段最小接收速率
    - CN470_RX_MAX_DATARATE
        - 频段最大接收速率
    - CN470_DEFAULT_DATARATE
        - 频段默认接收速率
    - CN470_MIN_RX1_DR_OFFSET
        - 频段最小接收速率偏移
    - CN470_MAX_RX1_DR_OFFSET
        - 频段最大接收速率偏移
    - CN470_DEFAULT_RX1_DR_OFFSET
        - 频段默认接收速率偏移
    - CN470_MIN_TX_POWER
        - 频段最小发射功率
    - CN470_MAX_TX_POWER
        - 频段最大发射功率
    - CN470_DEFAULT_TX_POWER
        - 频段默认发射功率
    - CN470_DEFAULT_MAX_EIRP
        - 频段默认辐射功率
    - CN470_DEFAULT_ANTENNA_GAIN
        - 频段默认天线增益
    - CN470_ADR_ACK_LIMIT
        - 速率自适应最小ack次数
    - CN470_ADR_ACK_DELAY
        - 速率自适应ack延迟
    - CN470_DUTY_CYCLE_ENABLED
        - 发射占空比开关
    - CN470_MAX_RX_WINDOW
        - 频段最大窗口时间
    - CN470_RECEIVE_DELAY1
        - 频段窗口1延迟时间
    - CN470_RECEIVE_DELAY2
        - 频段窗口2延迟时间
    - CN470_JOIN_ACCEPT_DELAY1
        - 频段入网窗口1延迟时间
    - CN470_JOIN_ACCEPT_DELAY2
        - 频段入网窗口2延迟时间
    - CN470_MAX_FCNT_GAP
        - 最大允许下行丢包数
    - CN470_ACKTIMEOUT
        - ack超时时间
    - CN470_ACK_TIMEOUT_RND
        - ack超时时间随机数大小
    - CN470_RX_WND_2_FREQ
        - 窗口2频率
    - CN470_RX_WND_2_DR
        - 窗口2速率

\mac\RegionCN470.c
    - Line 377
        NvmCtx.ChannelsDefaultMask[0] = 0x00FF;
        NvmCtx.ChannelsDefaultMask[1] = 0x0;
        NvmCtx.ChannelsDefaultMask[2] = 0x0;
        NvmCtx.ChannelsDefaultMask[3] = 0x0;
        NvmCtx.ChannelsDefaultMask[4] = 0x0;
        NvmCtx.ChannelsDefaultMask[5] = 0x0;

    CN470频段分为96个频点，每8个频点对应一个BAND,如需修改设备所属的BAND，应对此进行修改，一共六组掩码，对应BAND1-BAND12.当前配置所显示的为BAND1,若NvmCtx.ChannelsDefaultMask[0]为0xFFFF则为BAND1,2同时选中，若NvmCtx.ChannelsDefaultMask[0]与NvmCtx.ChannelsDefaultMask[1]分别为0xFFFF，0xFF00则是选中BAND1,2,4，以此类推。

3 使用示例

3.1 测试平台

当前MCU：STM32L431CBT6
当前RF：ASR6500S(SX1262)
当前服务器：LoRaServer(老版本的ChirpStack)

3.2 Finish测试命令

3.3 使用接口

3.3.1 发送完成回调

samplec : Line 271 --> void SendDoneCallback(uint8_t *buffer,uint8_t size) 说明：buffer内为已经发送的数据，size为数据大小

3.3.2 接收完成回调

samplec : Line 271 --> void ReceiveDoneCallback(uint8_t *buffer,uint8_t size) 说明：buffer内为已经接收到的数据，size为数据大小

3.3.3 数据发送接口

LoRaMacFunc.c : Line 220 --> bool DataSend( uint8_t *buffer, uint8_t size) 说明：buffer内为即将要发送的数据，size为数据大小

3.4 实际测试示例

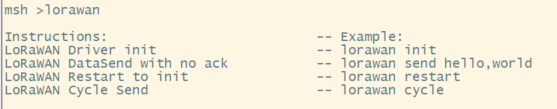

图1：软件包命令help界面

图2：ABP模式下初始化

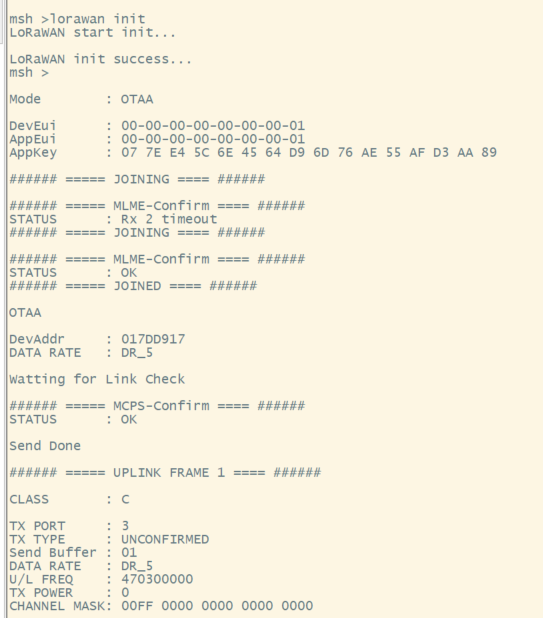

图3：OTAA模式下初始化

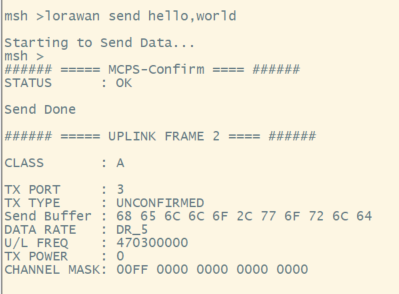

图4：Class A模式下发送数据

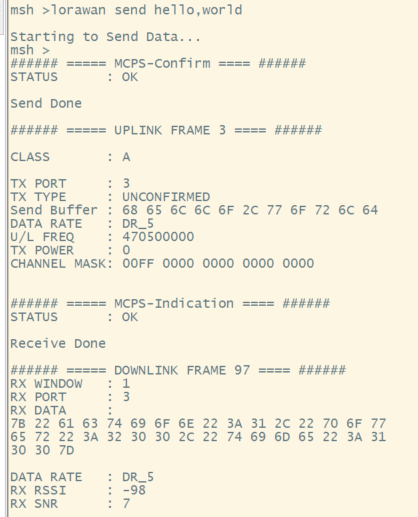

图5：Class A模式下发送并接收数据

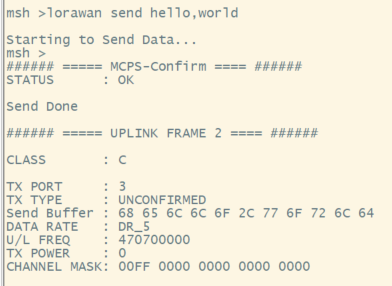

图6：Class C模式下发送数据

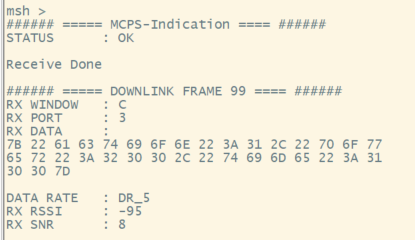

图7：Class C模式下接收数据

4 问题和建议

如果有什么问题或者建议欢迎提交 Issue 进行讨论。

finish命令	说明
lorawan init	lorawan初始化
lorawan send	数据发送 :要发送的数据
lorawan cycle	循环发送测试 :时间（ms)（至少5秒）
lorawan restart	重新开始配置LoRaWAN,状态机置初始位
