LoRaWAN-ED-Stack软件包使用说明

1 简介

LoRaWAN-ED-Stack软件包是基于RTOS（RT-Thread）实现的LoRaWAN 终端设备侧（End-Device）的协议栈，可以非常方便进行LoRaWAN协议栈学习、快速搭建基于LoRaWAN通信的原型产品、应用产品等。 LoRaWAN-ED-Stack软件包在LoRaWAN开源协议栈LoRaMAC-Node基础上，进一步构建实现。LoRaWAN-ED-Stack使用LoRa-Radio-Driver软件包作为物理层lora芯片的底层驱动，使用Multi-Rtimer软件包或者RT-Thread内核RT_Tick提供MAC层的定时\超时服务。

LoRaWAN-ED-Stack软件包当前主要功能特点:
- LoRaWAN技术规范版本（LoRaWAN Specification）
  - LoRaWAN 1.0.x
    - LoRaWAN 1.0.4
      - 当前基于LoRa联盟官方 LoRaMAC-node 4.4.4
  - LoRaWAN 1.1.x
    - LoRaMAC-node 5.x
- 可通过menuconfig配置LoRaWAN MAC层、PHY层、应用层等相关参数
  - LoRaWAN PHY层主要配置参数：
  - LoRaWAN地区规范(region)
    - CN470
    - CN470自定义同频
    - EU868
    - AS923
    - US915
  - 缺省上行速率（LoRaWAN Default Datarate）
  - 缺省信道列表（Channel Mask）
  - LoRaWAN MAC主要配置参数：
  - 设备类型(Device Type)
    - Class A
    - Class B
    - Class C
  - LoRaWAN数据消息类型(Data Message Type)
    - 确认帧(Confirm Frame)
    - 非确认帧(Unconfirm Frame)
    - LoRaWAN应用端口号（Application Fport）
    - ADR功能
  - LoRaWAN应用层当前提供如下应用实例
  - lorawan-ed-test-shell
    - 用于配置并测试LoRaWAN End-Device Class A \ Class C
  - 功能按需裁剪
  - 可通过宏定义对ClassA、ClassB、Class C、OTAA、ABP等功能进行灵活裁剪
  - 可通过宏定义对日志信息裁剪，详细的协议层日志交互信息，便于前期调试、学习等
    - APS层（入网、通信、用户数据包等）
    - MAC层（MAC请求、MAC命令等）
    - PHY（上下行通信频率、速率等）等的日志输出
  - 支持IDE工具
  - RT-Studio 1.1.4
  - MDK 5
  - 参数掉电保存
  - LoRaWAN的配置参数支持掉电保存
  - 对接LoRaWAN服务器平台
  - 利尔达unicore服务器
    - CN470 & Class A
    - CN470自定义同频 & Class A\C
  - 腾讯云IoT Explorer
    - CN470 & Class A\C

1.1 LoRaWAN-ED-Stack软件包组织结构

app
- lorawan-ed-test
  - lorawan-ed-test-shell.c
    - End-Device shell测试实现
- aps 应用支持子层，该文件提供了LoRaWAN End-Device应用层服务接口
  - basic 基础功能
    - lorawan-ed-aps.c
    - 提供应用层状态机，包括入网、通信、认证程序
    - lorawan-ed-certificate.c
    - 提供LoRa联盟认证测试程序
  - advannced 高级功能，当前尚未支持
    - 提供分包、时间同步、组播等功能
- common
  - utilities.c
    - 提供随机数、拷贝等常用功能函数
  - lorawan-ed-debug.h
    - 用于日志输出控制
- mac
  - LoRaWAN End-Device Speicificaition的具体实现,主要包括
  - Class A
  - Class B
  - Class C
  - Mac Command
  - Ctypto
  - multi-rtimer
    - mac层的定时功能采用multi-rtimer软件包提供的定时服务
    - 若未使能multi-rtimer软件包，则使用系统rt tick提供定时服务。
- phy
  - LoRaWAN End-Device regional parameters实现，主要包括
  - CN470
  - 自定义CN470S
  - EU868
  - AS923
  - US915
  - lora-radio-driver
    - LoRa芯片驱动使用lora-radio-driver软件包

      2 LoRaWAN-ED-Stack软件包使用说明

      2.1 依赖
RT-Thread 3.0.1+
LoRa-Radio-Driver
可选软件包
- Multi-Rtimer
  - 若使能multi-rtimer软件包，mac层的定时功能采用multi-rtimer提供的服务，否则使用系统rt tick提供定时功能。
- easyflash
  - 硬件支持easyflash
  - 用于将LoRaWAN-ED的配置参数保存到Flash，实现掉电存储
可选内核组件
- ulog组件，开启后，可得到更详细的日志提示信息等
  - lorawan-ed-stack内部使用ulog接口，使能ulog，可看到更多调试输出信息
  - lorawan-ed-test-shell.c使用ulog接口，用于打印测试信息
```
RT-Thread Components --->
  Utiliess --->
      [*] Enable ulog
[*] Enable ISR log.
```

2.2 获取软件包

使能LoRaWAN-ED-Stack软件包，根据实际需要，配置LoRaWAN End-Device的相关参数:

选择LoRaWAN Specification版本，当前已测试版本1.0.X
配置LoRaWAN-ED mac参数，设置设备类型(Class A\Class B\Class C）、激活类型(OTAA\ABP)、数据消息类型(unConfirm\Confirm)、ADR使能\关闭等
配置LoRaWAN-ED phy参数，设置频段(Regional)、工作信道（Channel mask）、缺省上行速率等
配置LoRaWAN-ED Debug信息，根据需求，使能不同层的日志输出
选择LoRaWAN End-Device测试示例
1. LoRaWAN-ED-Test-Shell.c
  1. Class A\Class C入网、数据通信、LoRaWAN上下行网络链路质量测试等

    2.2.1 MDK 5开发环境

    使用 LoRaWAN-ED-Stack软件包，需要在 RT-Thread 的包管理中选中它，具体路径如下：
```
RT-Thread online packages --->
IoT - Internet of things --->
[*] lorawan_ed_stack: LoRaWAN End-Device Stack.                                                                               │ │
 Select LoRaWAN Specification (v1.0.X)  --->                                                                             │ │
 LoRaWAN Network Attribute (Public Network)  --->                                                                        │ │
 LoRaWAN Alliance Certificate Test (Disable)  --->                                                                       │ │
 Select LoRaWAN-ED Mac Parameters  --->                                                                                  │ │
 Select LoRaWAN-ED Phy Parameters  --->                                                                                  │ │
 Select LoRaWAN-ED Debug  --->                                                                                           │ │
 Select LoRaWAN-ED-Stack Example  --->                                                                                   │ │
 Version (latest)  --->
```
    2.2.2 RT-Thread Studio开发环境

    3 应用实例

    3.1 lorawan-ed-test-shell

    lorawan-ed-test-shell提供了常用的shell命令，用来读写LoRaWAN End-Device相关MAC、PHY等参数，并进行LoRaWAN入网、Class A通信等测试验证。当前支持的命令如下
    | 序号 | 命令类型 | finish命令 | 说明 | | --- | --- | --- | --- | | 1 | 参数设置与读取 | lorawan deveui | 设置\读取DevEUI
    - 有，设置DevEUI的值,16进制，8个字节
    - 无 para1，读取当前DevEUI的值
    | | 2 | 参数设置与读取 | lorawan appeui | 设置\读取AppEUI
    - 有，设置AppEUI的值,16进制，8个字节
    - 无 para1，读取当前AppEUI的值
    | | 3 | 参数设置与读取 | lorawan appkey | 设置\读取AppKey
    - 有，设置AppKey的值,16进制，16个字节
    - 无 para1，读取当前AppKey的值
    | | 4 | 参数设置与读取 | lorawan devaddr | 设置\读取DevAddr
    - 有，设置DevAddr的值,16进制，4个字节,仅适用于ABP
    - 无 para1，读取当前DevAddr的值
    | | 5 | 参数设置与读取 | lorawan appskey | 设置\读取AppSKey
    - 有，设置AppSKey的值,16进制，16个字节,仅适用于ABP
    - 无 para1，读取当前AppSKey的值
    | | 6 | 参数设置与读取 | lorawan nwkskey | 设置\读取NwkSKey(NwkSEncKey)
    - 有，设置NwkSKey的值,16进制，16个字节,仅适用于ABP
    - 无 para1，读取当前NwkSKey的值
    | | 7 | 参数设置与读取 | lorawan class | 设置\读取 Class类型
    - 有，设置Class的值,1个字节
    - 0 - Class A
    - 1 - Class B
    - 2 - Class C
    - 无 para1，读取当前Class的值
    | | 8 | 参数设置与读取 | lorawan confirm | 设置\读取数据传输类型 Confirm\Unconfirm
    - 有，设置数据传输类型的值,1个字节
    - 0 - UnConfirm
    - 1 - Confirm
    - 无 para1，读取当前数据传输类型的值
    | | 9 | 参数设置与读取 | lorawan activation | 设置\读取设备激活方式
    - 有，设置激活方式的值,1个字节
    - 0 - OTAA
    - 1 - ABP
    - 无 para1，读取当前激活方式的值
    | | 10 | 入网 | lorawan join | 启动入网
    - nbtrials：单次最大入网重试次数
    - 0 - 停止入网
    - 非0 - 入网重试次数
    - interval：入网包之间的发送间隔，单位：秒，最小周期8s
    | | 11 | 数据通信 | lorawan ping | LoRaWAN网络上下行链路质量测试
    在设备入网后，执行该指令，LoRaWAN终端发送指定数量的Link Check测试数据包，测试完成后，shell输出当前上下行无线链路质量结果
    - nbtrials：每次ping测试，发送的数据包总数
    - 缺省nbtrials = 10
    - interval：ping数据包之间的发送间隔，单位：秒
    | | 12 | 数据通信 | lorawan tx | 发送Class A数据包
    - mode 发送模式
    - 0 - 停止周期性发送
    - 1 - 立即发送一次
    - 2 ~ 1500 - 按次数发送，执行该指令后，设备发送指定次数的数据包后停止，发送间隔为10s
    - ＞1500 - 按周期发送，单位ms，执行该指令后，设备周期性发送
    - cfm 数据消息类型
    - 0 - 非确认帧
    - 1 - 确认帧
    - port 应用端口号
    - 1~223
    - len - 数据包长度
    - data - 自定义发送数据包{x1,x2,x3...}，16进制格式
    | | 13 | 保存 | lorawan save | 保存配置信息到Flash（需要硬件支持easyflash），缺省情况下，默认保存为
    - type 保存类型
    - dev - 设备身份信息(DevEUI、AppEUI、AppKey等)
    - cfg - LoRaWAN工作参数(Class Type、OTAA\ABP等)
    | | 14 | 恢复出厂设置 | lorawan factory | 恢复LoRaWAN工作参数为出厂值 |

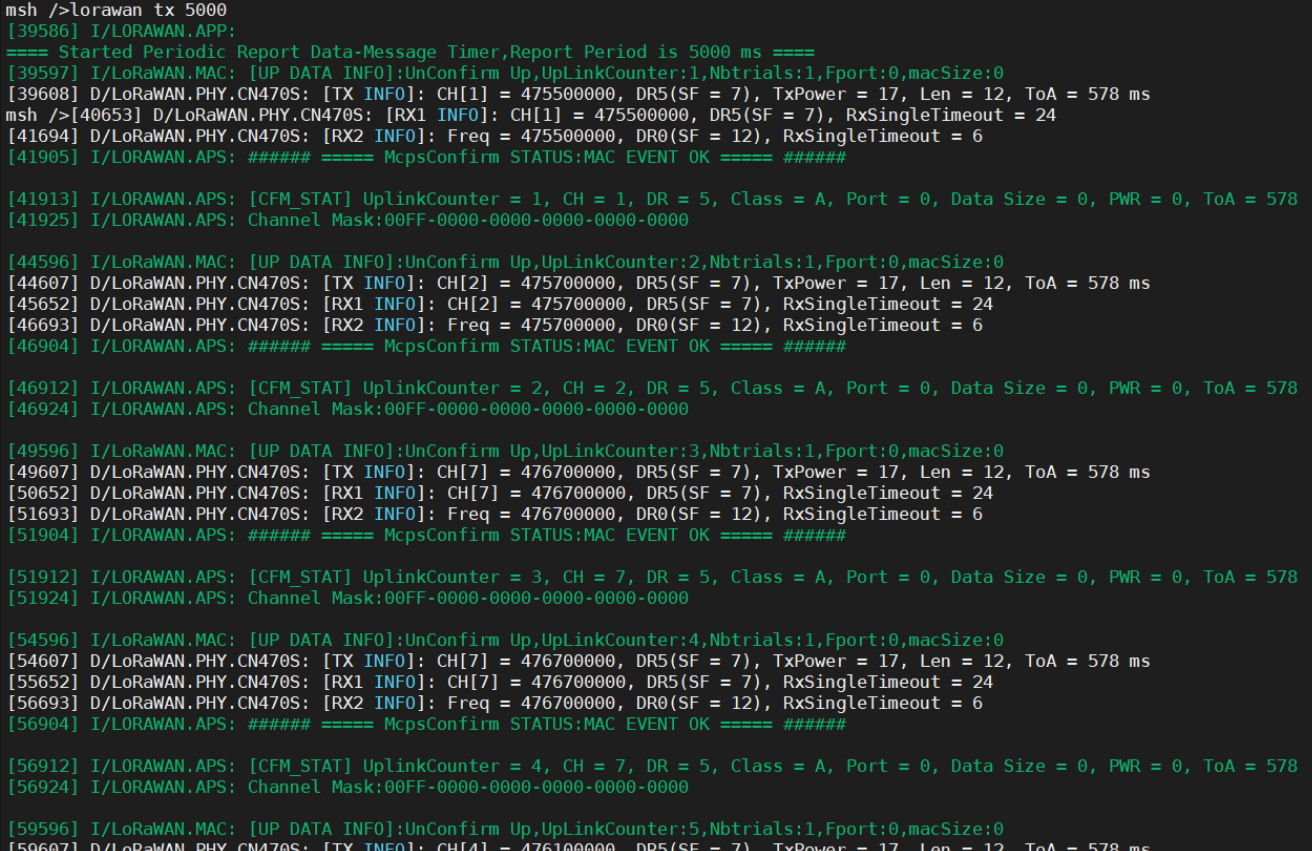

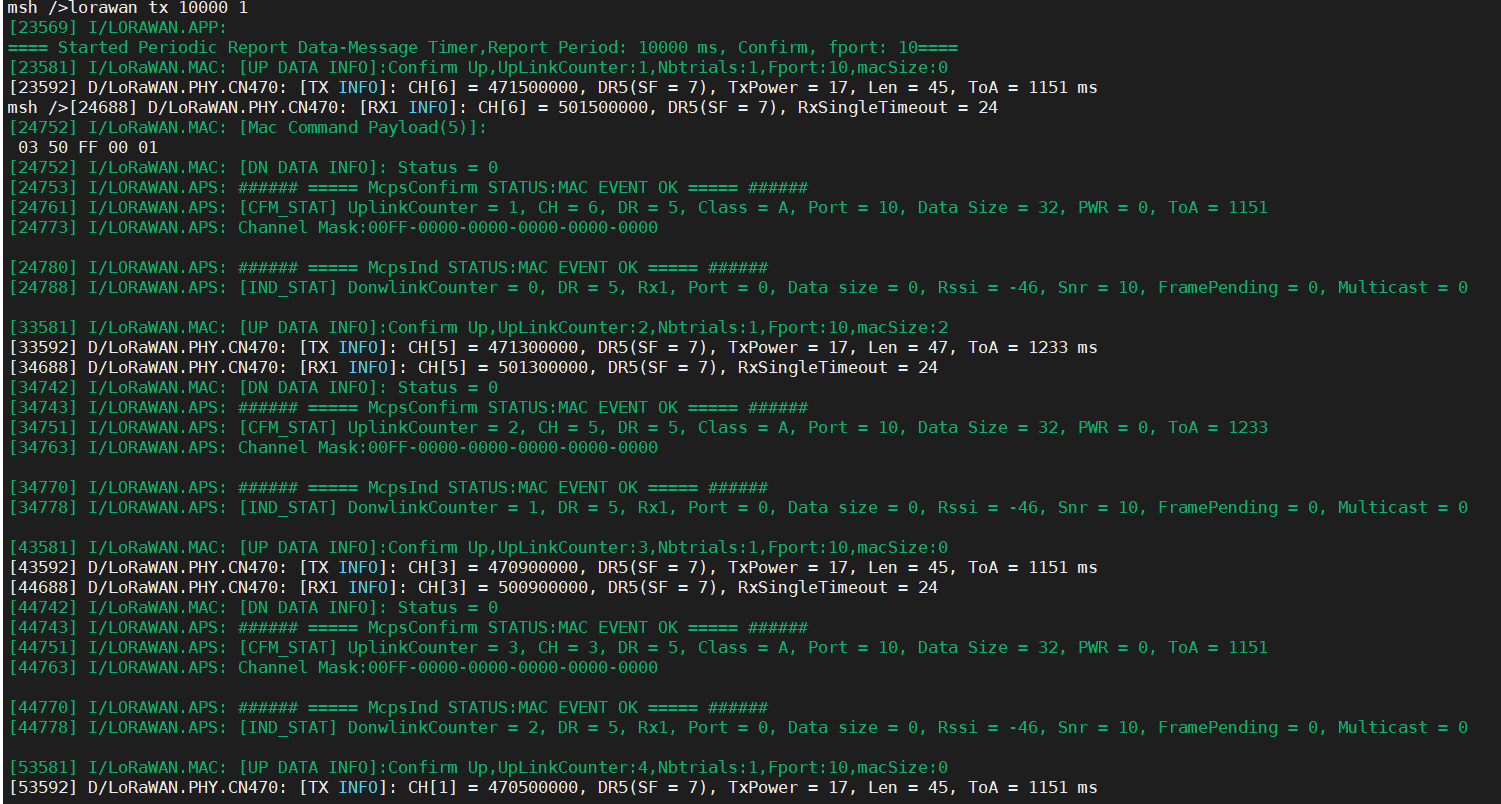

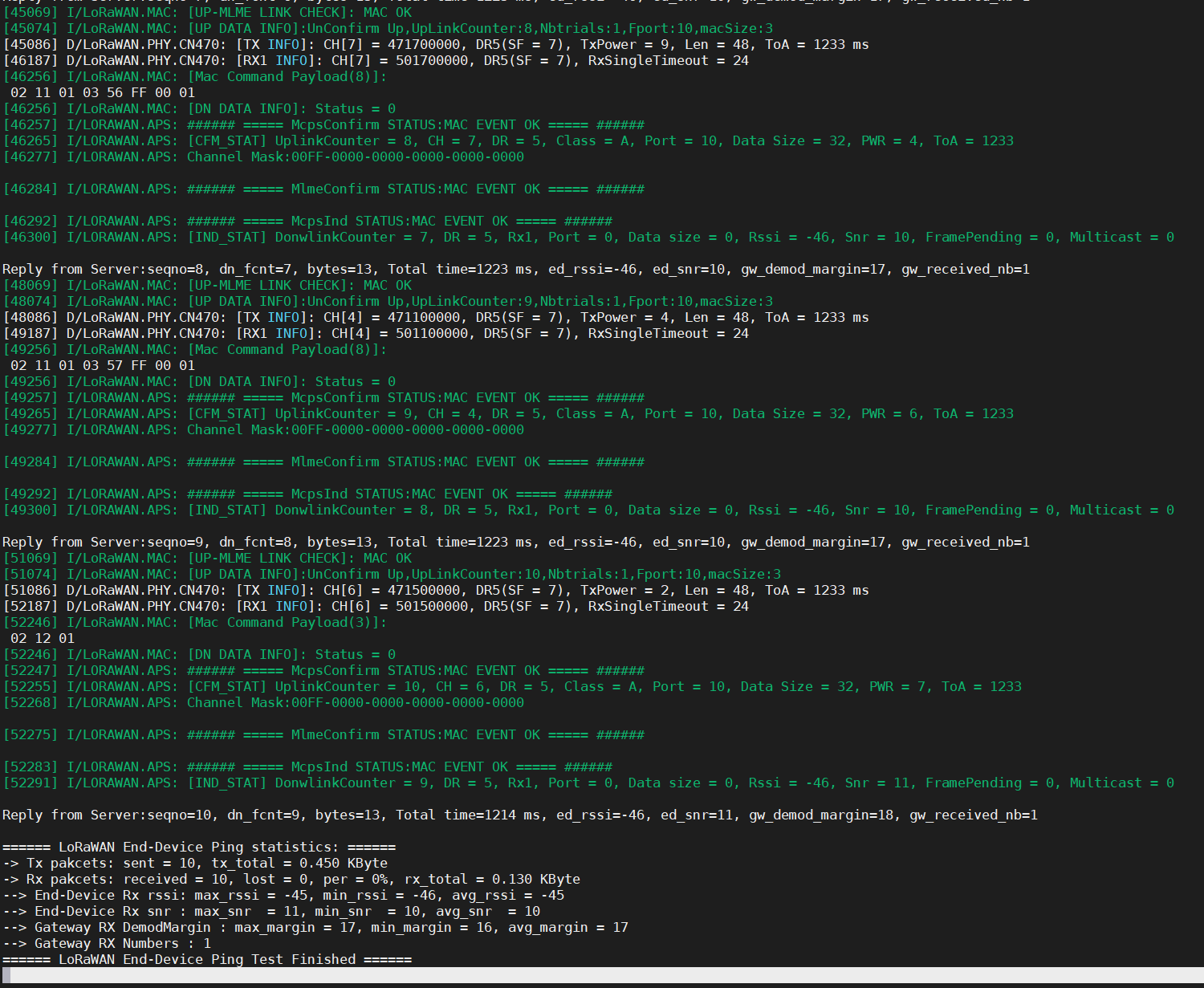

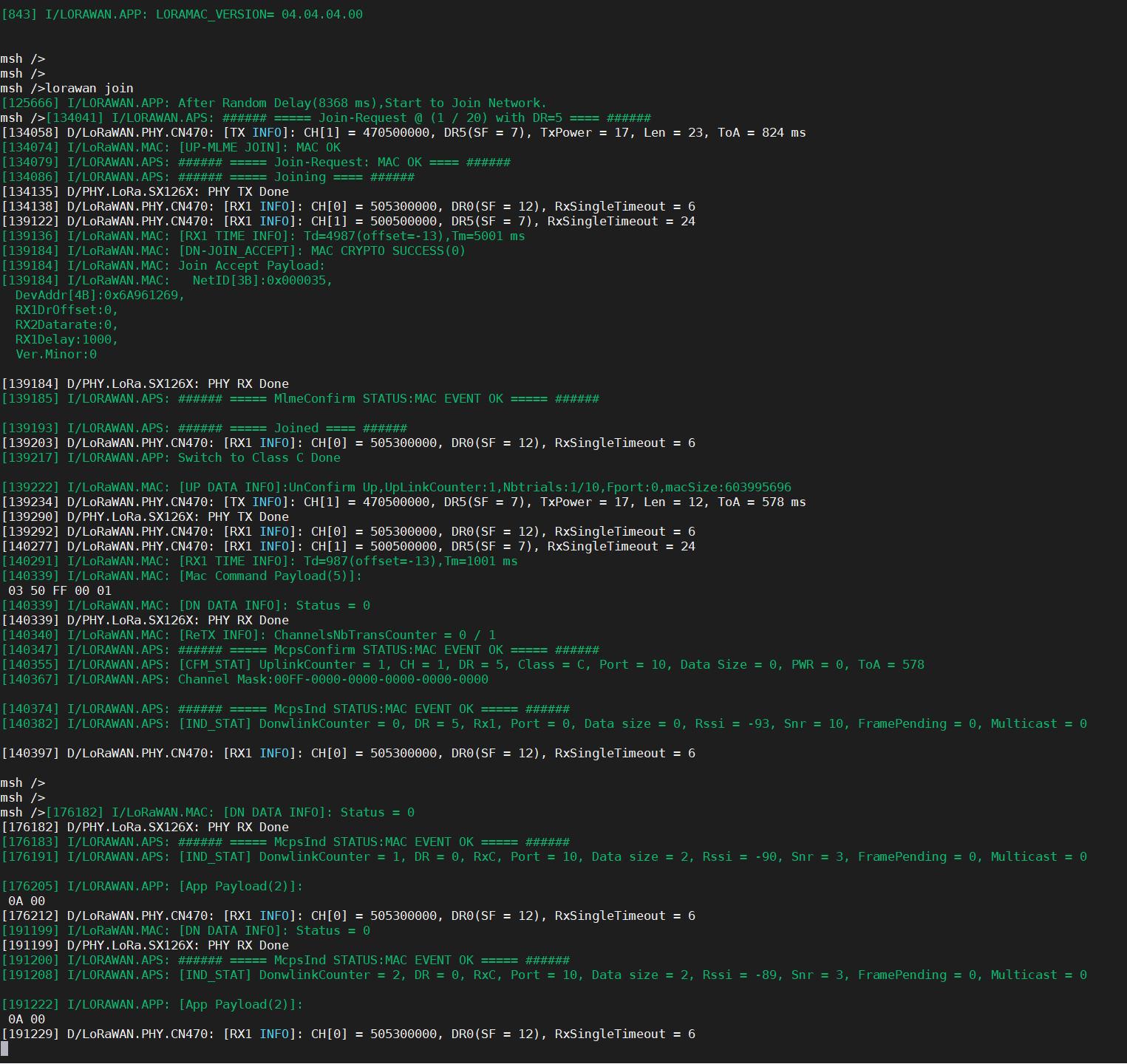

    测试示例： OTAA入网测试（标准CN470-OTAA-ClassA） OTAA入网测试（CN470自定义-OTAA-ClassA）非确认帧通信测试（CN470自定义-OTAA-ClassA）确认帧测试(标准CN470-OTAA-ClassA) lorawan ping测试（标准CN470-OTAA-ClassA）入网与服务器主动下发下行数据测试（标准CN470-OTAA-Class C）
    ABP直接通信测试（CN470自定义-ABP-Class A-掉电参数）

    3.2 应用层调用说明
    1. 初始化lorawan协议栈
```
/* Configure the LoRaWAN End-Device Stack*/
lorawan_ed_stack_init(&lorawan_ed_user_app_callback, &lorawan_ed_init_params);
```
    2. 启动入网
```
LoRaMacStatus_t lorawan_ed_start_join_network( void )
```
    3. 发送上行数据包
```
bool lorawan_ed_send(lorawan_ed_appdata_t* AppData)
```
    4. 接收下行数据
```
static void lorawan_ed_receive_message(lorawan_ed_appdata_t *app_data)
```
      4 版本更新历史 Change log
    4.1 LoRaWAN-ED-Stack 1.0.0 pre-released 20.10.27
    - LoRaWAN-ED-Stack1.0.0 基于LoRaMac-node 4.4.4 released版本
      - 支持lorawan regional parameters 1.0.3
      - 协议栈本身的实现最大程度保持LoRaMAC-node保持一致，便于后续持续更新
      - 修复下行Buffer潜在的溢出风险漏洞（腾讯安全团队）
    - 支持lorawan-ed-test-shell命令快速进行LoRaWAN End-Device参数配置与功能验证、测试等
    - 支持menuconfig进行lorawan协议参数的灵活配置
    - 支持LoRaWAN地区规范(region)
      - CN470
      - CN470自定义同频
    5 参考
    - LoRa Allicance LoRaWAN技术规范
      - https://lora-alliance.org/resource-hub/lorawanr-specification-v103
      - https://lora-alliance.org/resource-hub/rp2-101-lorawanr-regional-parameters-0
    - LoRaMac-node官方仓库
      - https://github.com/Lora-net/LoRaMac-node
    - LoRa-Radio-Driver仓库
      - https://github.com/Forest-Rain/lora-radio-driver
    - Multi-Rtimer仓库
      - https://github.com/Forest-Rain/multi-rtimer
    - RT-Thread官方仓库
      - https://github.com/RT-Thread/rt-thread
